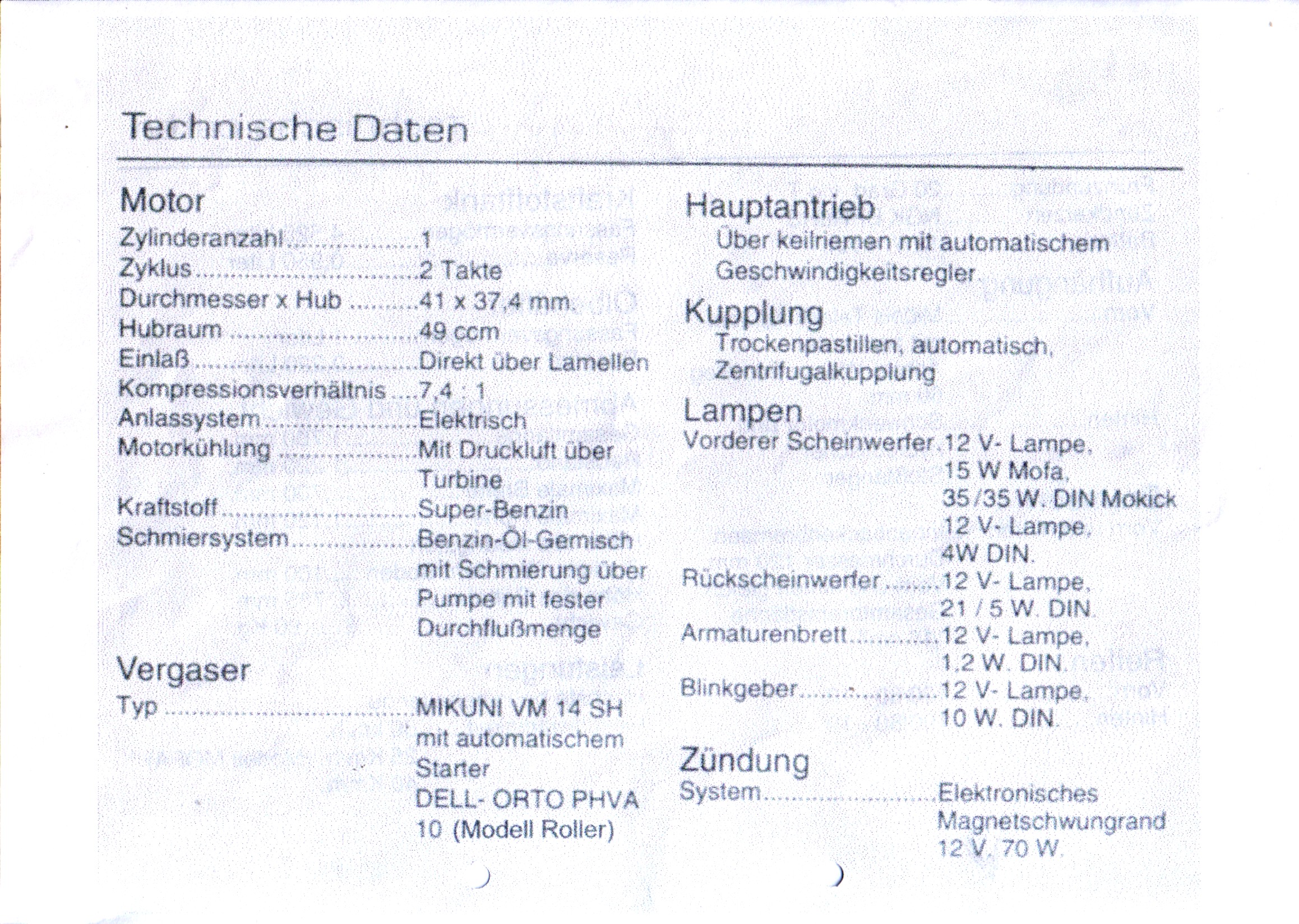

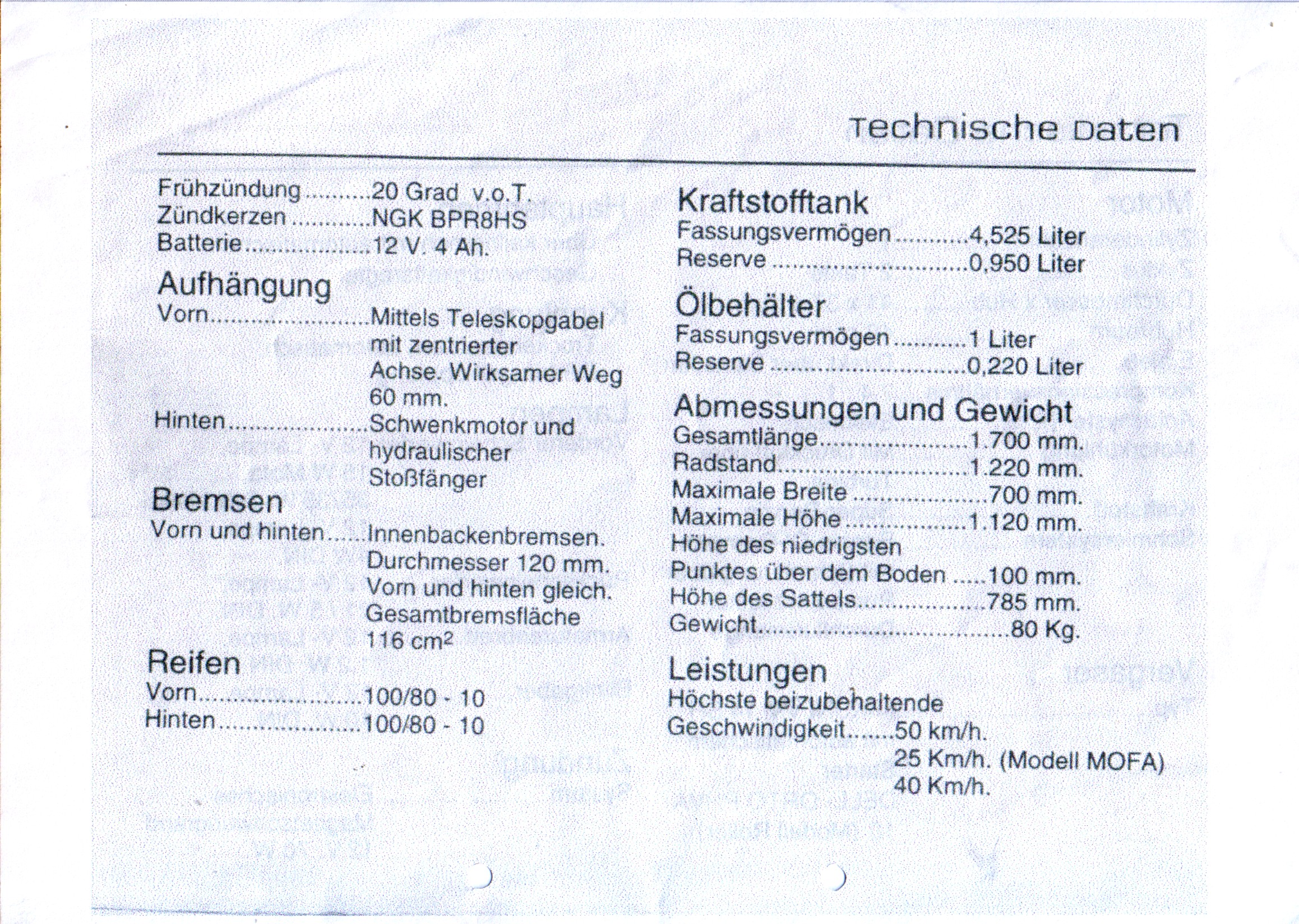

SCHALTPLÄNE - TECHNISCHE DATEN

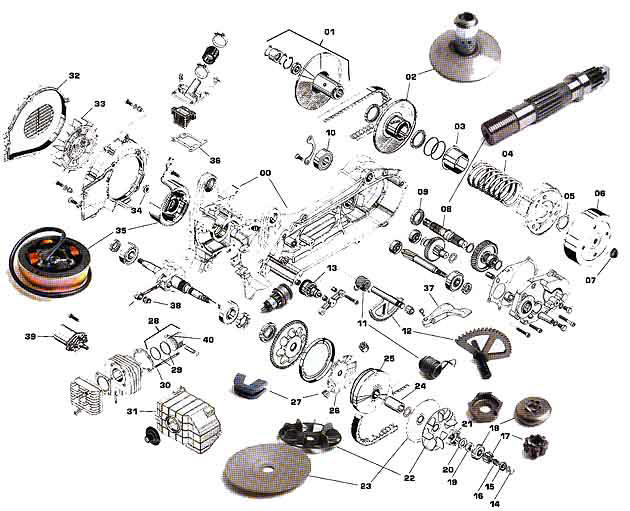

Morini  50ccm Automatikmotor  bis Baujahr 97  Derbi Vamos  u.a.

00 - Motorgehäuse   01 - Wandler (feste Hälfte)   02 - Wandler (bew. Hälfte)   03 - Federteller

04 - Gegendruckfeder   05 - Kupplungsmutter   06 - Kupplungsglocke   07 - Mutter für Kupplungsglocke

08 - Radwelle hinten   09 - Simmerring Hinterrad   10 - Lager Hinterrad   11 - Rückholfeder Kickstarter

12 - Kickstarterwelle   13 - Anlassersegment   14 - Seegering Kurbelwelle   15 - Distanzstück   16 - Feder

17 - Kuppelzahnrad f. Kickstartermitnehmer   18 - Kickstartermitnehmer   19 - Mutter Kurbelwelle (Vario)

20 - Unterlegscheibe   21 - Sternscheibe vor Riemenscheibe   22 - Lüfterrad Vario   23 - Riemenscheibe Vario

24 - Gleitbuchse Variator   25 - Variator   26 - Steigscheibe Vario   27 - Gleitschuh   28 - Kolben komplett

29 - Kolbenringe (2x)   30 - Stehbolzen   31 - Zylinderabdeckung   32 - Abdeckung Ventilator LiMa

33 - Ventilator (Lüfterrad) LiMa   34 - Mutter Kurbelwelle   35 - Lichtmaschine komplett   36 - Dichtung

37 - Kickstarter   38 - Pleuellager   39 - Startermotor   40 - Kolbenbolzensicherungsring

41 - Zylinder + Kolben   42 - Zündeinheit Morini
